Größere Räume können durch leichte Trennwände schnell und einfach unterteilt werden. Eine Volldämmung zwischen den Profilen und zwei unterschiedlich dicke Lagen OSB-Platten in Kombination mit den abschließenden Gipskartonplatten verbessern den Brand- und Luftschallschutz zusätzlich. Zudem ist das 62,5er Rastermaß dann nicht mehr erforderlich und die CW-Profile können zwischen den Querwänden „gemittelt“ werden. Der beste Schallschutz wird durch zwei getrennte Ständerwerke erzielt, die Hohlräume sind dabei komplett mit Dämmung zu füllen. Die UW-Profile werden je nach Brand- und Schallschutzanforderungen mit einem Steinwollestreifen bzw. Schallentkopplungsband in Wandbreite angeschlossen.

Produkte und Materialien:

Montage von leichten Trennwänden in 6 einfachen Schritten:

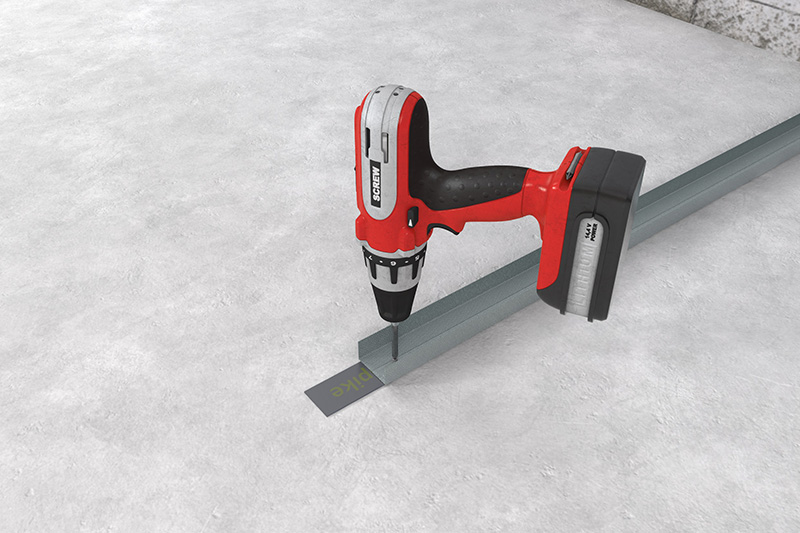

Montage von leichten Trennwänden: Schritt 1
Schritt 1

Die UW-Metallprofile auf dem Boden und an der Decke fixieren. Zur schalltechnischen Entkopplung von den umliegenden Bauteilen ein Schallentkopplungsband oder einen Steinwollestreifen in Wandbreite verwenden.

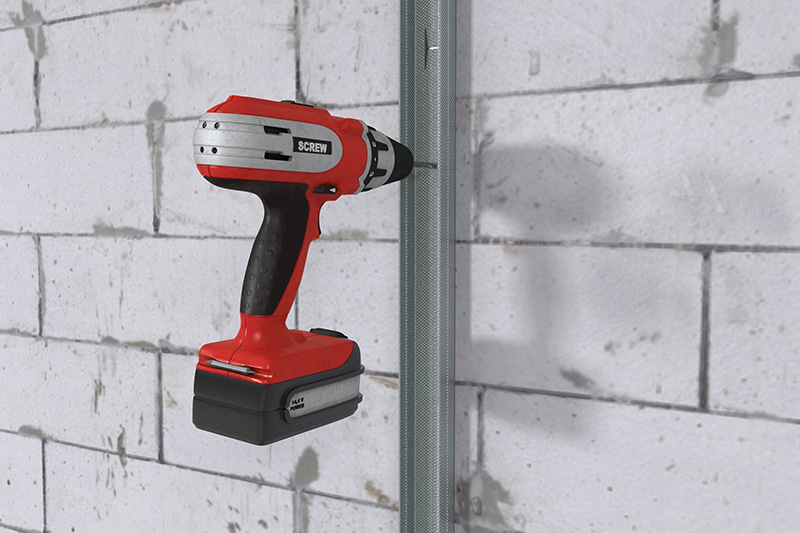

Montage von leichten Trennwänden: Schritt 2
Schritt 2

Die CW-Profile an den Seitenwänden mit z. B. Schlagdübeln fixieren. Auch hier je nach Brand- und Schallschutzanforderungen ein Schallentkopplungsband oder einen Dämmstreifen aus Steinwolle in Wandbreite verwenden.

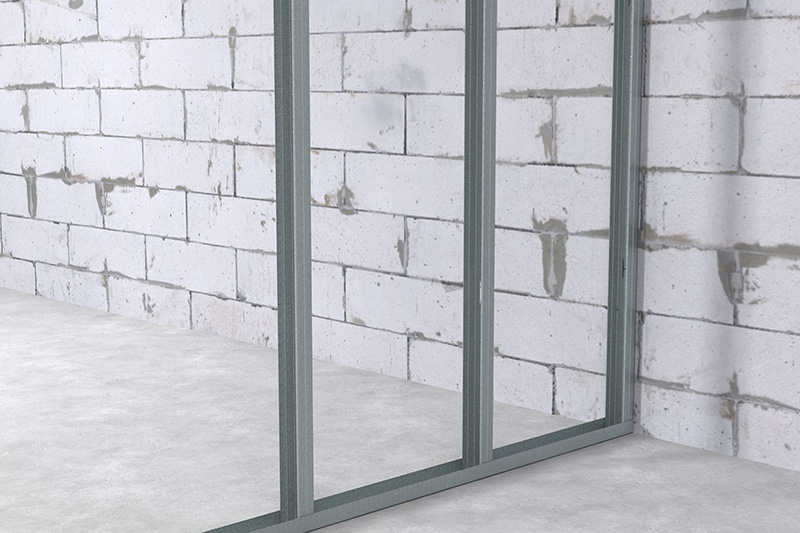

Montage von leichten Trennwänden: Schritt 3
Schritt 3

Die CW-Profile im Rastermaß von 62,5 cm (bei OSB bis zu 124,5 cm Achsmaß) in die auf dem Boden und an der Decke angebrachten UW-Profile einstellen, lotrecht ausrichten und mit SUPERFORTE oder einer Nietzange fixieren.

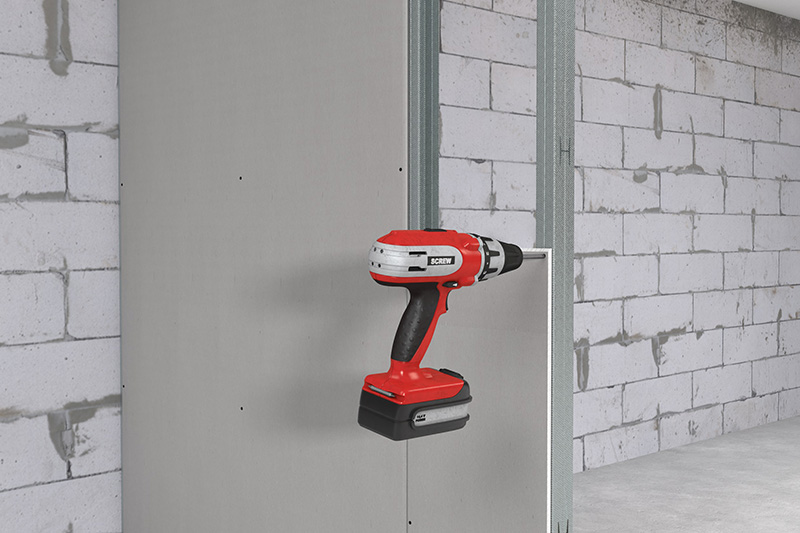

Montage von leichten Trennwänden: Schritt 4
Schritt 4

Die Rückseite mit OSB-/Gipskartonplatten beplanken. Dabei ist darauf zu achten, dass die Platten mit versetzten Stößen angeordnet und Kreuzfugen vermieden werden. Kontakt zu umliegenden Bauteilen ist zu vermeiden.

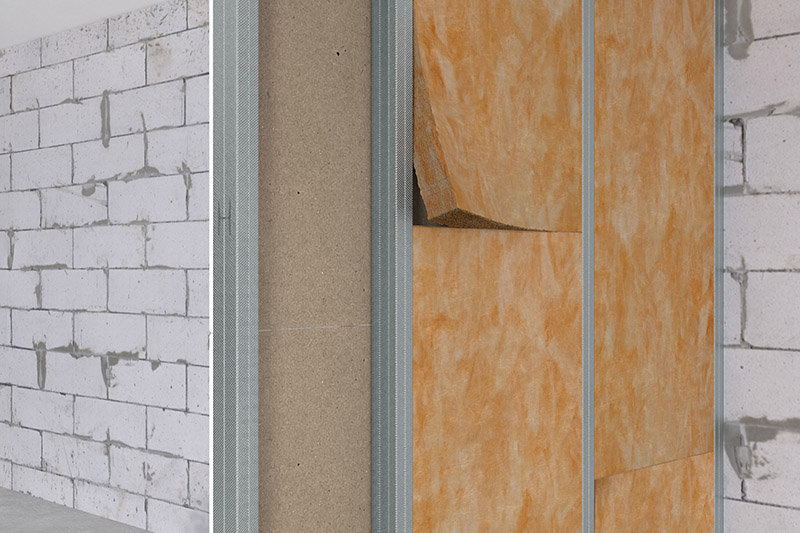

Montage von leichten Trennwänden: Schritt 5
Schritt 5

Für optimalen Schall- und Brandschutz die SUPERGLASS TRENNWANDPLATTEN TW 1 – 040 dicht gesto- ßen in das Ständerwerk einstellen. Der Dämmstoff sollte bei hoher Baufeuchte 2 cm dünner als die Profiltiefe sein.

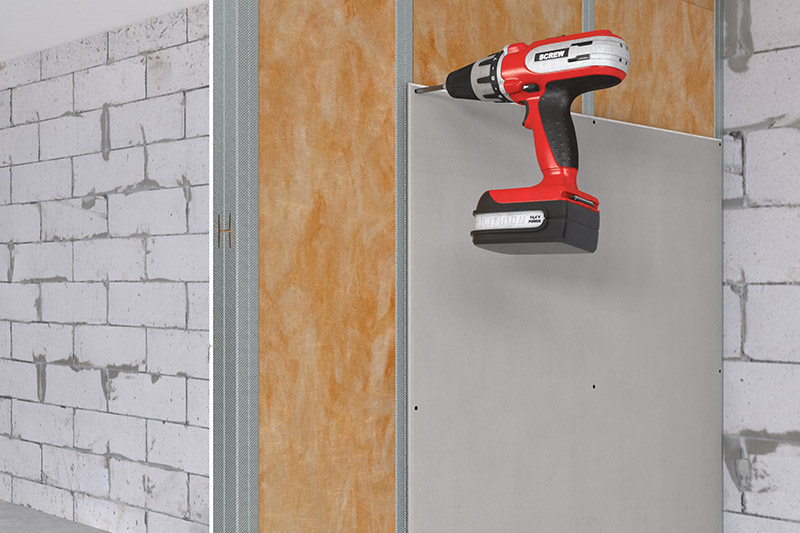

Montage von leichten Trennwänden: Schritt 6
Schritt 6

Abschließend die vorderseitige Beplankung aus OSB-/Gipskartonplatten montieren. Auch hier sollte man darauf achten, dass die Platten mit versetzten Stößen angeordnet und Kreuzfugen vermieden werden.

Konstruktionsaufbau
Hinweis: Für einen idealen Schallschutz sind 2 getrennte CW-Profile zu verwenden.
Hohlräume sind mit Dämmung zu füllen.
Zwei unterschiedlich dicke Beplankungen aus verschiedenen Materialien
(GK+12 mm OSB, GK+15 mm OSB) verändern das Schwingungsverhalten
und verbessern den Luftschallschutz der Gesamtkonstruktion.

Hinweis: Die Vollfüllung der Profile mit Dämmung verbessert den Schallschutz und verhindert das „Abrutschen“ der Mineralwolle durch
Flankenhaftung. Bei einlagiger Beplankung/feuchten Gipskartonplatten kann es allerdings evtl. zum Ausbeulen der GK-Platten kommen.

Konstruktionsaufbau:

  1. Gipskartonplatte für Wohnräume
  2. OSB-Platte, Nut + Feder
  3. TRENNWANDPLATTE TW 1 – 040
  4. Schallentkopplungsband oder umlaufender Dämmstreifen aus Steinwolle in Wandbreite
  5. CW-Metallprofil
  6. UW-Metallprofil
  7. Gipskartonplatte für Feuchträume
  8. Mauerwerk
  9. Luftdichte Hohlraumsteckdose für Trockenbauvorsatzschalen und bei Bedarf für leichte Trennwände
